如何选择适合的超声波塑料焊接机

 超声波塑料焊接机完整选型指南（实操落地版）

选型分6大步骤：先确认产品工况→选定频率→匹配功率→选机型结构→控制系统分级→厂商与成本评估，全部围绕产品实际焊接需求，避免盲目买大功率/高频设备。

 一、第一步：梳理自身产品基础条件（选型前提）

 1. 塑料材质（决定能不能焊、难易度）

1）可稳定超声焊接：ABS、PC、PP、PE、PVC、亚克力、TPU、PA6/PA66、POM

2）难焊材质：高玻纤填充（＞20%玻纤）、高滑石粉/碳酸钙、阻燃改性料、软硬异种塑料搭配（PC+PP）

3）完全不能焊：电木、环氧树脂等热固塑料

> 难焊材料优先选低频大功率、数字能量闭环机型，振幅可调范围更大。

 2. 工件尺寸、焊接接触面大小

- 单块焊接面积越大、壁厚越厚、熔接筋落差大 → 低频大功率

- 微型小件、薄壁＜0.5mm、精密外观件 → 高频小振幅

 3. 内部元器件限制

内部有PCB、晶振、电容、玻璃镜片、易碎零件：禁用15kHz，优先35/40kHz低振动机型，防止震坏元器件。

 4. 品质要求

- 普通日用品：强度达标即可 → 标准气动机型

- 防水气密、医疗、新能源、高光电镀外观：伺服数字能量机型，带分段焊接、压力闭环

 5. 产能与自动化需求

- 日产量＜500件、频繁换款：台式手动/半自动

- 日产量数千、流水线：转盘多工位、机械手联机全自动

 二、第二步：核心参数——频率选择（15k/20k/35k/40k）

频率越低，振幅越大、穿透力越强、噪音越大；频率越高，振动柔和、精度高、不易震坏产品。

|频率|核心特点|适用产品|不适用场景|

|----|----|----|----|

|15kHz|振幅大、能量穿透力强、功率上限高、噪音大|大型塑件、汽车内饰、厚壁PP壳、大面积熔接、高填充料|内置精密电子、超薄高光件、小型精密连接器|

|20kHz（通用款）|平衡振幅与精度，市面最普及|家电外壳、玩具、充电器壳、日用品、普通电子件|极小薄壁件、内置晶振产品|

|35kHz/40kHz|小振幅、低振动、低噪音、发热温和|微型连接器、医疗耗材、薄壁外观件、PCB周边小件、铆点埋螺母|大面积、厚壁、高硬度难熔塑料|

简单口诀：大件厚料15K，通用量产20K，精密小件35/40K

 三、第三步：功率匹配计算（避免功率不足或浪费）

 通用经验公式

每平方厘米焊缝需要30~50W功率；熔点高、玻纤填充取上限50W/cm²；普通ABS/PP取下限30W/cm²。

举例：焊缝总面积20cm² × 40W = 800W以上，选1200W机型预留余量。

 各频率常规功率档位

1. 15kHz：2600W/3200W/4200W（大件、大面积专用）

2. 20kHz：1200W/1500W/2000W（90%塑胶厂通用）

3. 35/40kHz：600W/800W/1000W（精密小件）

 功率预留原则

1. 批量连续生产、难焊材料：上浮一档功率，避免长时间满负荷烧换能器

2. 偶尔小批量打样：按计算值标准功率即可

3. 多头同步焊接（双焊头/四焊头）：总功率叠加计算

 四、第四步：按生产模式选整机结构

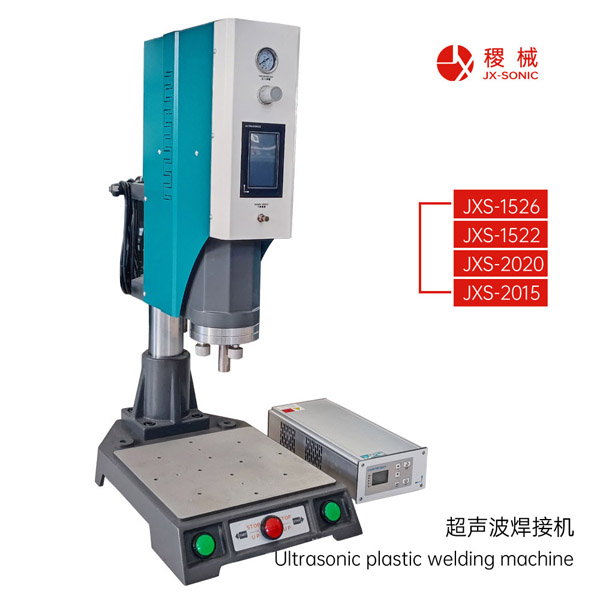

 1. 标准台式气动机（性价比首选）

- 配置：气缸下压、时间模式控制、基础数显

- 适用：中小批量、产品换款不频繁、日用品、普通塑胶外壳

- 优点：价格低、现货充足、维护简单

- 短板：压力精度一般，气密/高光产品易出现良率波动

 2. 伺服精密机型（高品质量产）

- 配置：伺服电机驱动、压力闭环、能量模式、多段焊接曲线、振幅数字可调

- 适用：防水气密件、医疗、新能源、电镀高光外观、玻纤改性料、长期大批量

- 优势：压力稳定、无压伤、参数可追溯、对接MES、不良自动报警

 3. 自动化工作站（流水线配套）

转盘多工位、龙门自动焊、机械手配套超声机头

适合全自动化产线、无人车间、高节拍量产。

 4. 手持超声点焊机

仅用于单点铆接、局部埋螺母、大件局部补焊，不适合整圈密封焊接。

 五、第五步：控制系统分级（决定焊接稳定性）

 1. 普通模拟电路（低价入门）

仅时间控制，无自动追频，长时间工作频率漂移，只适合要求极低的小批量。

 2. 数字DSP自动追频（主流标配）

实时跟踪谐振频率，分时间模式/能量模式，可存几十组产品参数，日常量产够用。

 3. 高端伺服闭环控制系统（高精度需求）

- 能量、压力、距离三段独立调节

- 振幅分段可调、焊接数据存储导出、485通讯对接PLC/MES

- 适合医疗、汽配、防水等高可靠性行业

 六、第六步：关键部件与厂商筛选（避坑重点）

 1. 核心部件优先自研厂家

三大核心：发生器、换能器、变幅杆，外购组装机稳定性差、故障率高；

材质：焊头标配钛合金，铝合金仅打样临时使用，量产必须钛模。

 2. 试样测试是选型关键

采购前必须寄实料打样：

- 看焊缝强度、有无飞边、表面压伤、气密漏水；

- 确认所需频率、功率、压力区间，避免仅凭图纸估算出错。

 3. 综合成本评估（不要只看低价）

1）一次性成本：设备+焊头开模费

2）长期运维：换能器、焊头返修、售后上门时效

3）耗材：无胶水耗材，但钛焊头定期打磨更换

 七、快速选型对照表（直接对照选用）

1. 汽车大塑件、PP厚壳、大面积焊缝 → 15kHz 3200W/4200W 气动/伺服

2. 充电器、玩具、家电外壳、普通ABS/PP量产 → 20kHz 1500W/2000W 标准数字机

3. 连接器、医疗耗材、薄壁高光件、内置PCB → 35/40kHz 800W/1000W 伺服精密机

4. 小批量打样、多款式频繁换产 → 20kHz 1200W 经济型台式机

5. 气密防水、玻纤料、高标准外观 → 20kHz伺服数字能量机型

 八、选型常见误区提醒

1. 盲目选大功率：功率过大易震裂、压伤小件，增加噪音与能耗；

2. 大件用35kHz高频：能量穿透力不足，持续虚焊；

3. 内置电路板产品选15kHz：振动过大批量损坏电子元件；

4. 只买模拟低端机做气密产品：压力不稳定，漏水不良率居高不下。
