超声波熔接机的振幅和哪些因素有关

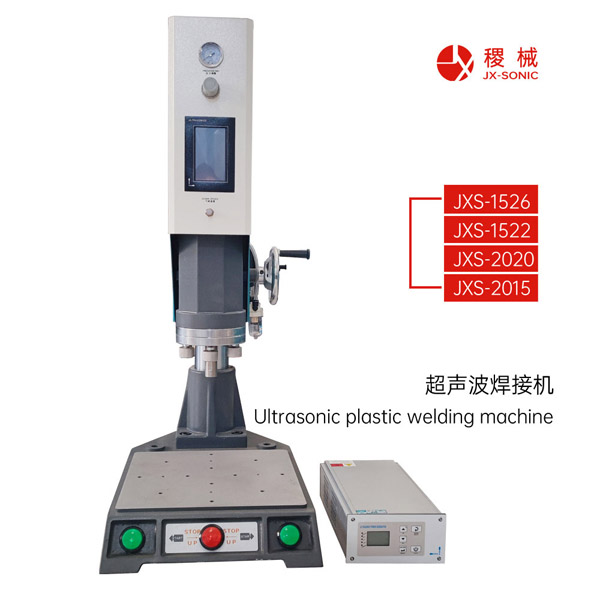

 超声波熔接机振幅影响因素（JXS‑SONIC机型）

 实际输出到产品的振幅公式：

工件实际振幅 = 换能器基础振幅 × 变幅杆放大比 × 焊头放大比 × 屏幕振幅百分比

振幅分为硬件固有振幅和软件可调振幅两大部分：硬件决定最大上限，触摸屏百分比只做衰减微调，不能超过硬件极限。

 一、硬件因素（决定性，硬件不改，上限不会变）

1. 换能器（振子）

换能器本身有固定基础振幅。15KHz、20KHz换能器出厂基础振幅不一样；换能器老化、性能衰减，实际振幅会下降。

2. 变幅杆（增幅器）

最关键硬件：有1:1、1:1.5、1:2等放大倍率。

- 放大比越大，输出振幅越高；

- 更换变幅杆后必须重新音波调谐；

- 变幅杆裂纹、内部损伤，振幅会衰减，还会报警。

3. 焊头（上模Horn）

焊头本身也有放大/衰减系数，由焊头外形、厚度、材质决定。

- 铝合金焊头放大能力好；钢焊头振幅偏小、耐磨；

- 焊头开裂、磨损、设计不合理，会造成振幅损失。

 注意：换能器‑变幅杆‑焊头三者必须频率匹配，频率不匹配，实际振幅大幅下跌，出现尖叫、过流。

 二、软件参数因素（触摸屏调节，只做衰减）

1. 屏幕振幅百分比

就是你设备上的Amplitude参数。100%代表硬件满振幅输出；50%代表输出硬件最大振幅的一半。

 软件只能往小调，不能突破硬件最大振幅。软件拉到100%还能量不足，只能换放大比更高的变幅杆。

 三、工况与负载因素（实际焊接时会改变有效振幅）

1. 焊接压力（气压）

压力过大，负载变大，会压制振动，工件上得到的有效振幅降低；压力太小，振动传递不充分。

2. 产品负载（工件材质、大小）

硬料、加玻纤产品对振动阻尼大，有效振幅会被消耗；软PP、PE阻尼相对小。

3. 连接装配状态

- 焊头、变幅杆螺纹没锁紧、接触面有油污碎屑氧化层 → 振动传递损耗，实际振幅大幅降低；

- 接触面脏，会发热大、电流高，但输出到产品振幅反而不足。

 四、设备状态带来的振幅变化

1. 频率偏移、调谐不良

音波测试不通过，频率偏离标称值，振动传输效率下降，有效振幅降低。

2. 换能器发热老化

长时间工作振子升温，压电陶瓷性能下降，振幅衰减。

 五、实操总结（现场调机很实用）

1. 软件振幅%只是衰减开关；想要更大振幅优先考虑更换放大变幅杆，不是一味拉到100%。

2. 同样设置50%振幅，1:2变幅杆输出远大于1:1变幅杆。

3. 明明屏幕振幅设置很高，但是焊不牢：优先检查锁紧、接触面清洁、音波调谐，很多是振动传递损耗，不是参数问题。

 速记清单

决定振幅大小：

- 硬件：换能器固有振幅、变幅杆放大比、焊头放大系数、频率匹配、装配锁紧状态

- 软件：触摸屏振幅百分比

- 工况：焊接压力、工件负载、设备温度与调谐状态
